Przeznaczenie:
Wyrób opracowany w celu tworzenia powłok malarskich, eksploatowanych w środowiskach wymagających odprowadzania ładunków elektrostatycznych z zabezpieczanych powierzchni. Przeznaczony do zabezpieczania maszyn, urządzeń, elementów drewnianych, drewnopodobnych i elementów wykonanych z tworzyw sztucznych, eksploatowanych w atmosferze miejskiej i przemysłowej oraz w górnictwie. Przewidziany do zabezpieczania powierzchni żeliwnych, stalowych, metali kolorowych, drewna, materiałów drewnopodobnych oraz materiałów z tworzyw sztucznych stosowanych w podziemnych wyrobiskach zakładów górniczych w polach niemetalowych i metanowych.
Charakterystyka:
Zawiesina pigmentów i wypełniaczy w roztworze żywicy alkidowej i poliwinylowej w rozpuszczalnikach organicznych z dodatkiem środków pomocniczych.
Właściwości wyrobu:
Specjalistyczna farba dla górnictwa i przemysłu posiadająca zdolność przewodzenia ładunku elektrycznego. Zapobiega gromadzeniu się ładunków statycznych na powierzchniach malowanych elementów, przez co zabezpiecza przed wyładowaniami elektrostatycznymi. Powłoka farby odporna jest na działanie atmosfer chemicznych, wykazuje znaczną odporność na stałe działanie rozcieńczonych kwasów nieorganicznych, alkaliów, środków utleniających.Posiada dobrą odporność mechaniczną i przyczepność do podłoża, daje bardzo dobre zabezpieczenie antykorozyjne. Odznacza się wysoką elastycznością, tłocznością i odpornością na uderzenia. Farba alkidowa modyfikowana przewodząca tworzy bardzo dobrze przyczepne, ochronno-dekoracyjne powłoki o doskonałym kryciu.
Opakowania:
Dostępny w opakowaniach o różnej pojemności: 1L, 5L, 10L, 20L. Farba dostępna jest w pełnej gamie kolorów, również w kolorach zgodnych z wzornikiem RAL.

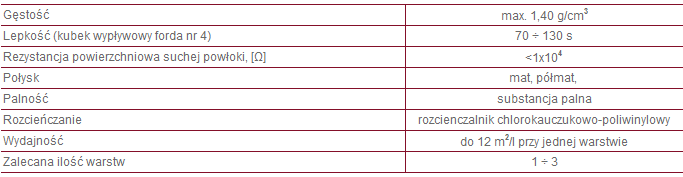

Wybrane parametry techniczne:
| Gęstość (w temp. 20ºC) | max. 1,40 g/cm3 |
| Lepkość (kubek DIN Ø4 w temp. 20ºC) *) | 30 ÷ 70 s |
| Krycie jakościowe, stopień | pierwszy |
| Połysk | mat, półmat |
| Rozcieńczanie | rozcieńczalnik chlorokaucz.-poliwinylowy |
| Kolor | paleta kolorów |
| Czyszczenie narzędzi | bezpośrednio po użyciu rozcieńczalnikiem |
| Zawartość części stałych | co najmniej 50% |
| Palność | wyrób palny w postaci ciekłej (powłoka po wyschnięciu jest niepalna) |
| Temperatura zapłonu | 0 ºC |
| Wydajność | do 12 m2/l przy jednej warstwie |
| Temperatura podłoża | nie niższa niż 5 ºC, wyższa o 3 ºC od temperatury punktu rosy |
| Temperatura otoczenia | nie niższa niż 5 ºC (optymalna powyżej 10 ºC) |
| Metody nakładania | natrysk hydrodynamiczny, natrysk pneumatyczny, pędzel, wałek |
| Zalecana ilość warstw | w zależności od uzyskanej grubości 1-3 |
| Zalecana grubość powłoki na sucho | 40 μm (dla 1 warstwy) |
| Czas wysychania powłoki (w temp. 20±2 ºC i wilgotności względnej 65±5%) |
stopień 1 – min. 20 min. stopień 4 – max. 4 h stopień 7 – max. 8 h |
| Czas nakładania kolejnej warstwy | przy malowania natryskiem po około 1 h przy malowaniu pędzlem lub wałkiem po 4 h |
| Rezystancja powierzchniowa suchej powłoki | < 9x104 Ω [Ohm] |
| Limit zawartości LZO (kat. A/i/FR=500 g/l) (2010)**) | max. 490 g/ |
| Wskazówki ogólne | nie mieszać wyrobu z produktami wodnymi, przed użyciem i po dłuższych przerwach w pracy zamieszać |
| *) modyfikowana pod wymagania klienta **) w wersji handlowej Badane parametry mogą ulec zmianie wraz ze zmianą warunków otoczenia, |
|
Wyrób zgodny z Zakładową Normą firmy CHEMIKA.
Posiada Atest PZH.
Wyrób uzyskał CERTYFIKAT uprawniający do oznaczania wyrobu znakiem bezpieczeństwa.
